Тягомір
Тягомір ДП 05-02 – пристрій, що використовується для виміру невеликих величин вакуумметричного тиску. Певні стани датчика тягомера перетворюються на цифрову величину.
Опис
Контактний тягомір точно та професійно вимірює вакуумметричний тиск газу. Він використовується для контролю робочих процесів у різних сферах.
Контактний тягомір виконаний у металевому корпусі, завдяки чому він міцний та має широкий спектр застосування. Корпус тягоміра невеликий, легко вміщується в руці, зручно з ним працювати і транспортувати. Завдяки компактним розмірам пристрій можна використовувати у польових умовах. Він легкий, простий в управлінні та важливий прилад для контролю якості багатьох агрегатів.
Пристрій

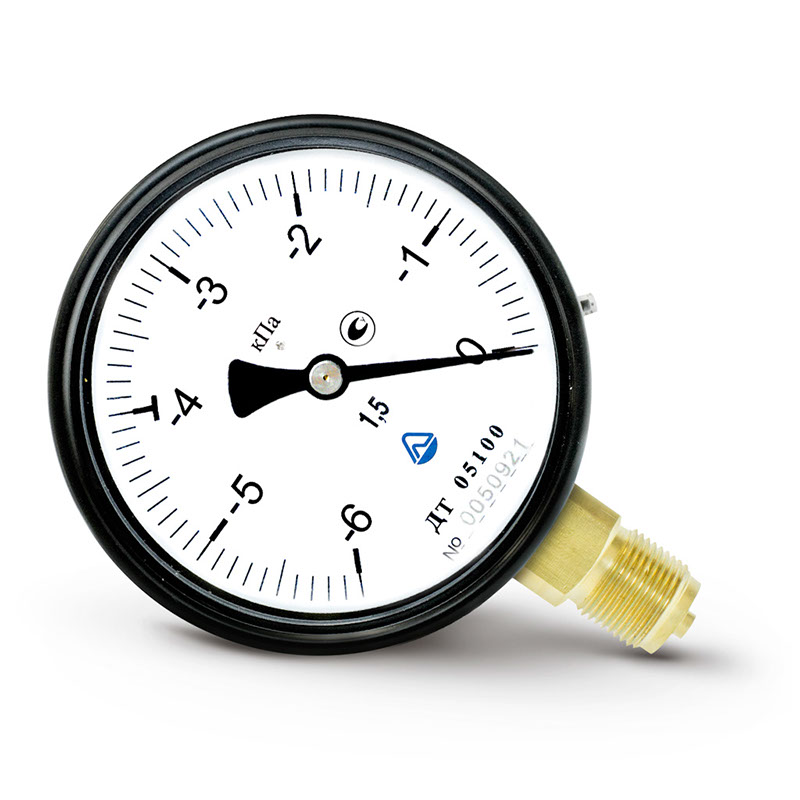

Тягомір виглядає як невеликий металевий циліндр зі скляною кришкою та вимірювальною шкалою всередині у міцному корпусі.
Будова тягоміра передбачає такі елементи:
- корпус приладу
- трубка Бурдону
- стрілка
- штуцер
- важільно-зубчаста передача
- шкала
- скло
При збільшенні тиску у вимірюваному середовищі стрілка відхиляється, показуючи на вимірювальній шкалі його рівень у цю хвилину. При невеликому рівні тиску стрілка тягомера відхиляється небагато, при підвищеному рівні тиску стрілка приладу сильно відхиляється.
Призначення
Прилад тягомір використовується у закритих приміщеннях та на зовнішніх установках. Його зручно використовувати у польових умовах.
Тягомір ДТ 05-02 найчастіше застосовують у таких галузях:
- теплоенергетика
- хімічні виробництва
- нафтохімія
- харчова промисловість
- будівництво
- автомобілебудування
- газова галузь
- водопостачання
Тягомір ДП 05-02 – це важливий апарат для контролю технологічних процесів та запобігання можливим аварійним ситуаціям.
Технічні характеристики
Характеристики | Значення |
Об'єкт вимірювання | Газ |
Шкала до | 0 |
Одиниця виміру | кПа |
Температура експлуатації від | -40 |
Температура експлуатації до | +70 |
Одиниця вимірювання температури експлуатації | °С |
Розташування штуцера | Радіальне |
Ступінь захисту | IP 53 |
Тип скла | Технічне |
Діаметр корпусу | 100 |
Колір корпусу | Чорний |
Матеріал механізму | Латунь |
Клас точності | 1.5 |
Різьба штуцера | M20x1.5 |
Шкала від | -10, -1,6, -25, -6, -40, -2,5, -4, -16 |
